Блоки распределения электроэнергии

Оптимальные решения для распределения тока с максимальной эффективностью и безопасностью. Конструкция с одним входом и несколькими выходами, трехполюсное распределение для кабелей 16–185 мм².

Свяжитесь с Нами для получения Технической поддержки Скачать брошюру

Обзор продукта

Распределительные блоки Leipole обеспечивают наилучшие решения для распределения тока с максимальной эффективностью и безопасностью в электрических системах. Поддерживают конструкцию с одним входом и несколькими выходами, а также трехполюсное распределение питания для кабелей сечением 16–185 мм². Соответствуют стандартам CE и IEC 60947-7, подходят для промышленной автоматизации, возобновляемых источников энергии и железнодорожного транспорта.

Ключевые преимущества

🔌

✅ Простота подключения

Соединения между главными автоматическими выключателями и несколькими цепями становятся организованными и простыми, сокращая трудозатраты.

🛡️

✅ Повышенная безопасность

Закрытая конструкция с изолированными барьерами между клеммами предотвращает случайное прикосновение к токоведущим частям.

📊

✅ Удобная организация

Централизация нескольких соединений в одной точке создает упорядоченную схему панели, которую проще обслуживать.

⚡

✅ Эффективное распределение тока

Распределение тока от одного большого проводника к нескольким проводникам меньшего сечения с сохранением допустимой нагрузки.

📐

✅ Оптимизация пространства

Занимают меньше места, чем традиционные клеммные колодки, идеальны для компактных панелей.

📈

✅ Масштабируемость

Модульная конструкция позволяет расширять систему по мере роста требований.

Категории продуктов

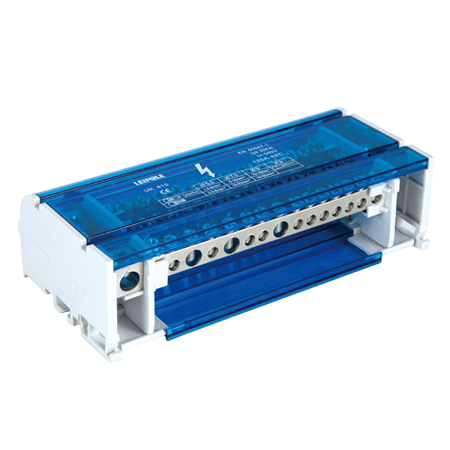

Блоки распределения электроэнергии UK / UKK

Серии UK и UKK

LEIPOLE предлагает две основные серии — UK и UKK — для широкого спектра требований к распределению питания на уровне панелей. Обеспечивают надежное соединение с низким импедансом, упрощают подключение шин и ответвлений, оптимизируют пространство на DIN-рейках или панелях.

Номер детали	Описание	Номинальный ток	lcw (кА RMS)	lPk (кА)	Ui (В)	Установочное отверстие
Шина нулевая на DIN-рейку "n" (кросс-модуль) в корпусе Leipole UK207	2-полюсный, 100А, EN 60947-1, 6 клемм	100А	4.5	20	500В	45 мм
Шина нулевая на DIN-рейку n" (кросс-модуль) в корпусе Leipole UK411	4-полюсный, 100А, EN 60947-1, 10 клемм	100А	4.5	20	500В	80 мм
Шина нулевая на DIN-рейку n" (кросс-модуль) в корпусе Leipole UK407	4-полюсный, 125А, EN 60947-1, 6 клемм	125А	4.5	20	500В	89 мм
Шина нулевая на DIN-рейку n" (кросс-модуль) в корпусе Leipole UK412	4-полюсный, 160А, EN 60947-1, 11 клемм	160А	4.5	20	500В	45 мм

Приложения

Блоки распределения электроэнергии используются во многих областях электротехники:

🏭

Промышленность

Центры управления двигателями (MCC), промышленные панели, производственное оборудование, автоматизированные линии, станки.

🏢

Коммерческие здания

Главные электрощитовые, распределение для HVAC, освещение, лифты, коммерческое кухонное оборудование.

💻

Центры обработки данных

Распределение в серверных стойках, выходы ИБП, соединения PDU, резервное питание.

☀️

Возобновляемая энергия

Коммутационные коробки для солнечных батарей, ветрогенераторы, системы накопления энергии, микросети, зарядные станции для электромобилей.

🚆

Транспортные системы

Железнодорожная сигнализация, освещение в аэропортах, морские электросистемы, электромобили, управление дорожным движением.

📡

Телекоммуникации

Вышки сотовой связи, шкафы сетевого оборудования, объекты связи, радиопередача, спутниковые станции.

Базовые знания

📏 Ключевые критерии выбора

Номинальное напряжение – должно соответствовать напряжению вашей системы (до 1000В).
Номинальный ток – выбирайте клеммную колодку не менее 125% от максимальной нагрузки.
Совместимость с сечением проводов – вход и выход должны подходить под ваши кабели.
Количество полюсов – однофазная или трехфазная система.
Количество выходов – определите, сколько ответвлений нужно на каждый полюс.

🛡️ Рекомендации по безопасности

После подключения проводов надевайте защитную крышку.
Маркируйте крышку этикетками для обслуживания.
Перед подачей питания проверяйте соединения тестовым оборудованием.
Устанавливайте в корпуса с соответствующим классом защиты (IP20 и выше).

💡 Конструктивные особенности: компактный дизайн, прозрачные крышки для визуального контроля, распределительные блоки заземления IP20, монтаж на DIN-рейку или панель.

Почему стоит выбрать Leipole?

💎 Глобальная схема поставок

Склады в 24 странах, срочные заказы за 3 дня. Производство в Шанхае (ISO 9001/14001).

🔧 Широкие возможности кастомизации

OEM/ODM под любые номиналы токов и напряжений, различные варианты монтажа.

🌍 Полное соответствие стандартам

CE, UL, VDE, IEC 60947-7 – беспроблемное таможенное оформление.

🚀 Оптимизация затрат

Снижение падения напряжения, компактность, надежность, 7×24 сервис.

Наши распределительные блоки разработаны для обеспечения непревзойденной надежности и производительности. Перейдите на продукцию Leipole сегодня и оцените преимущества безопасных, эффективных и надежных электрических соединений.

Процесс Настройки

Точный анализ спроса

Инженеры изучают параметры оборудования, условия эксплуатации.

Индивидуальные технические решения

Расчёт токов, выбор материалов, планирование установки.

Тестирование и проверка образцов

Реальные испытания, сбор обратной связи.

Массовое производство

Стабильность партий под ISO9001.

Вопросы и ответы

🔹 Как выбрать подходящие модели распределительных блоков для моего оборудования?

💡 Важно определить максимальный ток, номинальное напряжение, сечение проводов и количество цепей. Всегда рассчитывайте мощность с запасом не менее 125% от максимальной ожидаемой нагрузки.

🔹 Можно ли использовать провода разного сечения в одном распределительном блоке?

💡 Да, большинство распределительных блоков предназначены для подключения проводов разного сечения к входным и выходным клеммам.

🔹 Подходят ли распределительные блоки для работы как с переменным, так и с постоянным током?

💡 Да, силовые клеммные колодки могут работать как с AC, так и с DC.

🔹 Как монтаж на DIN-рейку упрощает подключение?

💡 Монтаж на DIN-рейку позволяет закрепить блок без сверления, сокращая время установки и обеспечивая аккуратный вид проводки.

🔹 Для каких задач нужен блок распределения питания на 400 А?

💡 Блоки на 400 А используются для главных фидеров, тяжелого оборудования и пускателей крупных электродвигателей.

🔹 Какие преимущества дают модульные системы?

💡 Модульные системы позволяют соединять несколько блоков, настраивать количество выходов и легко увеличивать мощность.

🔹 Нужны ли блоки со степенью защиты IP20?

💡 Да, IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, снижая риск поражения электрическим током.
