Шинные адаптеры

Обзор продукта

Шинные адаптеры Leipole предназначены для низковольтных распределительных шкафов, распределительных устройств и промышленных энергосистем. Изготавливаются из материалов с высокой проводимостью — меди или луженого алюминия — для обеспечения низкого контактного сопротивления и высокой допустимой нагрузки по току.

Ключевые преимущества

⚡

✅ Высокая проводимость

Медь или луженый алюминий, низкое контактное сопротивление.

🔧

✅ Простота подключения

Прямое соединение автоматических выключателей с шинной системой без лишней проводки.

📏

✅ Различные номиналы тока

От 25 А до 600 А и выше.

🛡️

✅ Безопасность

Крышки IP20/IP40, защита от случайного прикосновения.

🧩

✅ Модульная конструкция

Совместимость с DIN-рейкой, быстрое расширение.

Категории продуктов

Стандартный шинный адаптер

25–80 А

Подходит для обычных систем распределения электроэнергии.

Тип	Ширина (мм)	Длина (мм)	Упаковка	Модель	Код заказа
Шинодержатель 25А с 2 монтажными рейками	45	200	1	LP25A45	5017.059
Шинодержатель 32А с 2 монтажными рейками	54	200	1	LP32A54	5017.064
Шинодержатель 32А с 2 монтажными рейками	63	200	1	LP32A63	5017.003
Шинодержатель 32А с 2 монтажными рейками	72	200	1	LP32A72	5017.065
Шинодержатель 32А с 2 монтажными рейками	81	200	1	LP32A81	5017.066
Шинодержатель 63А с 2 монтажными рейками	54	200	1	LP63A54	5017.068
Шинодержатель 63А с 2 монтажными рейками	63	200	1	LP63A63	5017.069
Шинодержатель 63А с 2 монтажными рейками	72	200	1	LP63A72	5017.070
Шинодержатель 63А с 2 монтажными рейками	81	200	1	LP63A81	5017.004
Шинодержатель 80А с 2 монтажными рейками	54	200	1	LP80A54	5017.072
Шинодержатель 80А с 2 монтажными рейками	72	200	1	LP80A72	5017.073
Шинодержатель 80А с 2 монтажными рейками	54	260	1	LP80A54	5017.074

Трехполюсный шинный адаптер

100–580 А, разделение фаз 23–30 мм, верхнее подключение

Тип	Длина (мм)	Ширина (мм)	Модель	Код заказа
160 А, подходит для ABB Tmax T1, Schneider NS80, GE FD160	200	90	LP160A9010	5017.040
100 А, подходит для Siemens S3, ABB M549x	200	72	LP100A7210	5017.043
250 А, подходит для Schneider NSX100/250GV7	192	106	LP250A10610	5017.007
580 А, подходит для ABB Tmax T5	300	140	LP580A14010	5017.052
570 А, подходит для Schneider NSX400/630	272	140	LP570A14010	5017.008
580 А, подходит для Siemens 3VL5, верхнее подключение	325	184	LP580A18410	5017.058

Шинопроводный адаптер для высоких токов

400–600 А

Тип	Ширина (мм)	Длина (мм)	Модель	Код заказа
400 А, подходит для Hager-HNG400LSI	300	140	LP580A14010	5017.022
500 А, подходит для ABB Tmax T5	300	185	LP500A18510N	5017.025
500 А, подходит для Schneider NSX400/630	300	185	LP500A18510N	5017.026
400 А, общего назначения	405	185	LP400A18410N	5017.132
100 А, верхнее подключение к системе	200	77	LP100A7710	5017.095
160 А, верхнее подключение к системе	225	91	LP160A9110	5017.094
600 А, общего назначения	405	185	LP630A18410N	5017.131
200 А, верхнее подключение к системе	222	108	LP200A10810	5017.029
250 А, верхнее подключение к системе	273	109	LP250A10910	5017.135

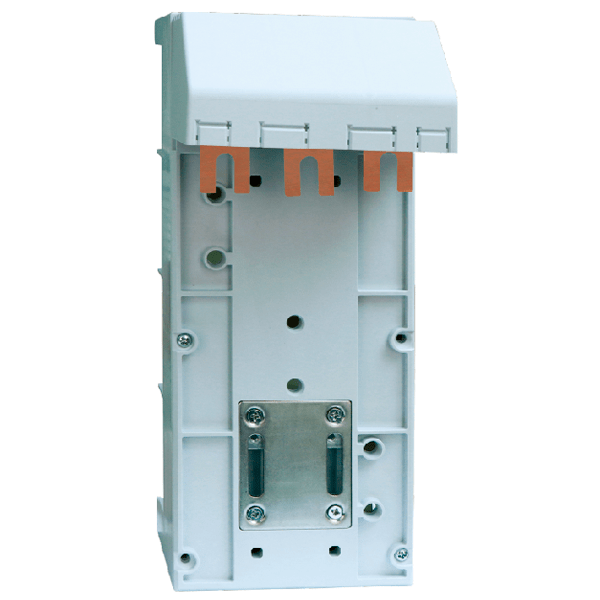

400 А, общего назначения	345	140	LP400A14010	5017.134
600 А, общего назначения	345	140	LP630A14010	5017.133

Приложения

🏭

Распределительные шкафы и устройства

Безопасное и надежное подключение к электросети.

🔌

Зарядные станции для электромобилей

Стабильная работа зарядных систем.

⚙️

Промышленная автоматизация

Шкафы управления заводской автоматикой.

🏢

Коммерческие здания и ЦОД

Безопасная работа мощного оборудования.

Базовые знания

🔍 Что такое шинный адаптер?

Шинный адаптер — устройство для подключения электрических компонентов (автоматических выключателей, контакторов и т.д.) непосредственно к шинной системе в распределительном щите. Упрощает распределение питания, обеспечивая надёжное и эффективное соединение без лишней проводки.

📏 Ключевые технические параметры:

Номинальный ток – от 25 А до 600 А и выше
Материал – медь или алюминий для низкого импеданса
Способ монтажа – боковое, верхнее крепление, на DIN-рейку

Почему стоит выбрать Leipole?

Шинные адаптеры Leipole разработаны для обеспечения непревзойдённой надёжности и производительности.

Независимо от того, нужен ли вам шинный адаптер для промышленного или коммерческого применения, этот продукт предлагает экономичное и эффективное решение. Перейдите на наш шинный адаптер сегодня и ощутите преимущества безопасных, эффективных и надёжных электрических соединений.

💎 Глобальная логистика

Склады в 24 странах, срочные заказы за 3 дня.

🔧 Глубокая кастомизация

OEM/ODM под любые размеры шин и токи.

🌍 Полный комплаенс

CE, UL, RoHS, REACH.

Процесс Настройки

1

Точный анализ спроса

Инженеры изучают параметры оборудования.

2

Индивидуальные технические решения

Расчёт и проектирование адаптера.

3

Тестирование и проверка образцов

Реальные испытания.

4

Массовое производство

Стабильность партий под ISO9001.

Вопросы и ответы

🔹 Какие характеристики тока поддерживает шинный адаптер?

💡 Доступны различные характеристики — от 100 до 5000 А. Пожалуйста, проконсультируйтесь с технической службой по поводу конкретных моделей.

🔹 Подходит ли он для медных или алюминиевых шин?

💡 Совместим с медными и алюминиевыми шинами, обеспечивая гибкие решения для подключения.

🔹 Как шинные адаптеры упрощают установку электрощита?

💡 Позволяют напрямую соединять выключатели с шинной системой без дополнительной проводки, ускоряя монтаж и экономя место.

🔹 Можно ли использовать в сильноточных системах?

💡 Да, многие модели рассчитаны на токи до 630 А и более, обеспечивая надёжную передачу энергии.

🔹 Совместимы ли с DIN-рейкой?

💡 Да, многие модели предназначены для установки на DIN-рейку, что упрощает интеграцию с модульными компонентами.

🔹 Как выбрать подходящий адаптер?

💡 Учитывайте номинальный ток, количество фаз, расстояние между шинами (например, 60 мм) и совместимость с выключателями.
