Шины заземления

Обзор продукта

Заземляющие шины Leipole предназначены для электрических шкафов управления и систем распределения электроэнергии, обеспечивая эффективное и безопасное заземление. Продукция полностью соответствует стандартам IEC 61439, изготовлена с использованием процесса лужения меди с высокой проводимостью, поддерживает требования к многоветвевому заземлению и подходит для использования в промышленности, энергетике и строительстве.

Ключевые преимущества

⚡

✅ Высокая допустимая сила тока

Несколько вариантов сечения от 3×17 мм² до 5×25 мм², номинальный ток 225–375 А.

🧩

✅ Модульная конструкция

Длина от 5 до 25 полюсов, стандартное расстояние между монтажными отверстиями M4.

🛡️

✅ Коррозионностойкое покрытие

Поверхность покрыта оловом для защиты от окисления, подходит для влажной и химической среды.

🔌

✅ Защита изоляции

Дополнительная изоляционная стойка PA66 для предотвращения случайного короткого замыкания.

Приложения

🏭

Промышленный распределительный шкаф

Централизованное заземление ПЛК, инвертора и другого оборудования. Повышает безопасность оператора и защиту оборудования.

📡

Телекоммуникации и ЦОД

Заземляющая шина для телекоммуникаций помогает снизить уровень электромагнитных помех (ЭМП) и обеспечить защиту чувствительного оборудования.

⚡

Системы молниезащиты

Электрический заземляющий стержень обеспечивает низкое сопротивление для отвода тока молнии в землю.

Базовые знания

🔍 Что такое клеммная шина заземления?

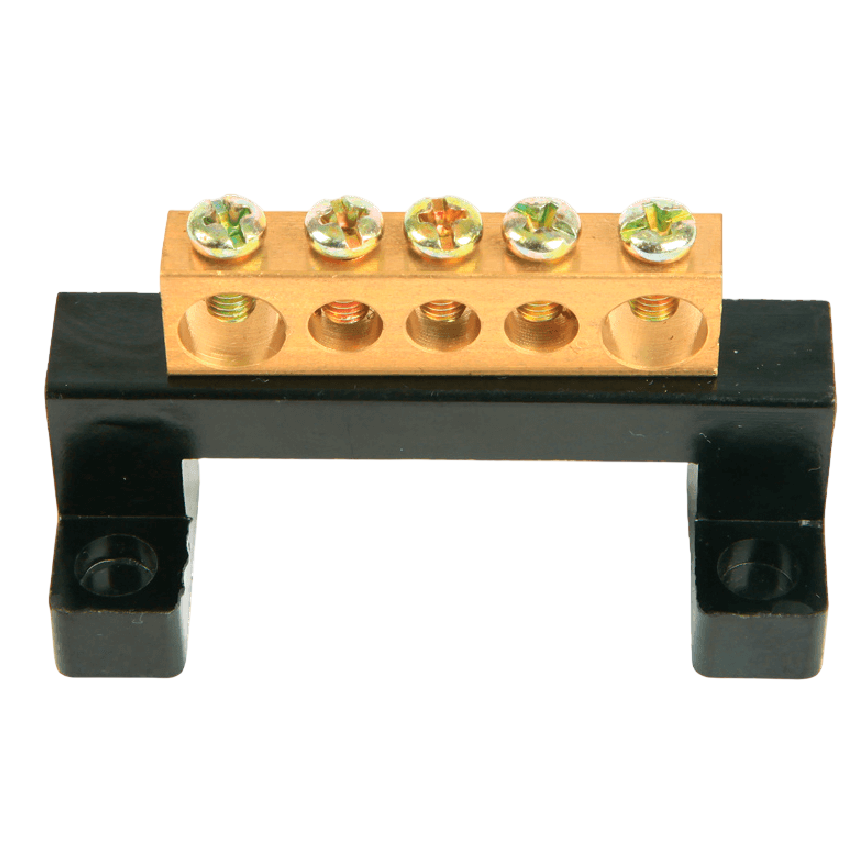

Электрическая шина заземления с изолирующей опорой, которая может быть установлена непосредственно на корпусе, а заземляющий провод крепится с помощью винтов для обеспечения безопасности и удобства.

Безопасность: благодаря низкому импедансу обеспечивается защита от поражения электрическим током и возгорания за счет безопасного отвода тока короткого замыкания на землю.
Электромагнитная совместимость: снижение уровня электромагнитных помех (ЭМП) для обеспечения нормальной работы оборудования.

Распространённые заблуждения

Игнорирование выбора материала: Для заземляющей шины подходит не любой проводящий материал. Медь, латунь и алюминий используются благодаря отличной проводимости и коррозионной стойкости.
Неподходящий размер: Размер нулевой шины должен подбираться в соответствии с текущей нагрузкой и условиями эксплуатации.

Меры предосторожности при установке

Затяжка соединений: убедитесь, что все точки соединения надежно зафиксированы винтами для предотвращения ослабления и плохого контакта.
Антикоррозийные меры: во влажной или агрессивной среде используйте шины с оловянным или никелевым покрытием.
Обслуживание: регулярно проверяйте состояние соединений заземляющей шины на предмет ослабления, коррозии или перегрева.

1. Реальная роль заземляющей шины

Заземляющая шина действует как единая низкоомная опорная точка для всех защитных заземлений. В системах заземления шин это поддерживает корпуса оборудования и открытые токопроводящие части под одинаковым потенциалом, предотвращая опасные разности напряжений при неисправностях.

2. Почему медь – лучший материал

Медь обладает самым низким сопротивлением и самой высокой термической стойкостью. Лужёная медь предотвращает окисление в суровых условиях (морских, наружных). Алюминий дешевле, но более склонен к коррозии и гальваническим реакциям.

3. Размер, толщина и расположение отверстий

Для промышленных щитов толщина шины 6–10 мм обеспечивает минимальный рост напряжения при токах КЗ. Расстояние между отверстиями должно соответствовать типу наконечников.

4. Ошибки при монтаже

Избегайте прямого контакта с окрашенными поверхностями – обеспечьте металлическую связь. Не смешивайте разнородные метизы без антигальванического барьера. Недотянутые соединения создают высокое сопротивление и нагрев.

5. Когда требуется замена

Никогда не используйте повреждённую или перегретую шину – термическое напряжение изменяет структуру меди, снижая проводимость и механическую целостность.

💡 Совет: Для использования на открытом воздухе выбирайте заземляющие шины с классом защиты IP и крышками для наконечников, чтобы предотвратить коррозию от воды.

Почему стоит выбрать Leipole?

Как профессиональный покупатель, сталкиваетесь ли вы с такими проблемами?

❌ Задержки поставок

Влияют на ход проекта и стабильность производственной линии.

❌ Плохая техническая адаптивность

Стандартные изделия не подходят для сложных условий эксплуатации.

❌ Высокие скрытые издержки

Частое техническое обслуживание, перерасход энергии, медленная реакция.

❌ Риски соответствия требованиям

Отсутствие международной сертификации ведет к таможенным спорам.

Leipole предлагает комплексное решение:

💎 Глобальная схема, никаких задержек

R&D в Сингапуре, производство в Шанхае (ISO 9001/14001). Локализованные склады в 24 странах, срочные заказы за 3 дня.

🔧 Широкие возможности персонализации

OEM/ODM, более 100 успешных проектов. Бесплатное моделирование жестких условий.

🌍 Беспроблемное соблюдение требований

Сертификация CE, UL, RoHS, REACH – беспроблемное таможенное оформление.

🚀 Оптимизация затрат на протяжении всего жизненного цикла

Энергопотребление снижено на 30%, гарантия 1 год, частота отказов <0,2%, обслуживание 7×24.

Процесс Настройки

1

Точный анализ спроса

Инженеры изучают токи заземления, количество цепей, условия среды.

2

Индивидуальные технические решения

Подбор сечения, длины, количества полюсов, материала и покрытия.

3

Тестирование и проверка образцов

Испытания на нагрев, коррозию, вибрацию и ток короткого замыкания.

4

Массовое производство

Стабильность партий под ISO9001.

Вопросы и ответы

🔹 Требует ли заземляющая шина регулярного обслуживания?

💡 Изделия с оловянным или никелевым покрытием не требуют обслуживания в обычных условиях. Во влажной среде рекомендуется проверять состояние покрытия на шине заземления каждые 2 года.

🔹 Подходит ли она для материалов из алюминиевого сплава?

💡 Можно изготовить по индивидуальному заказу, но проводимость будет примерно на 30% ниже, чем у меди. Выбор зависит от требований к проводимости.

🔹 Для чего нужна медная шина заземления в электрических щитах?

💡 Медная шина заземления обеспечивает центральную точку заземления на панелях управления, гарантируя, что все оборудование подключено к общему потенциалу для обеспечения безопасности и снижения электромагнитных помех.

🔹 Как установить изолированную шину заземления для распределительных шкафов?

💡 Изолированная шина заземления крепится на проходных изоляторах внутри шкафа. Это позволяет изолировать шину от корпуса и использовать несколько винтовых клемм для заземления.

🔹 Почему стоит выбрать заземляющую шину из лужёной меди для морской среды или условий повышенной коррозии?

💡 Лужёная медь устойчива к окислению и коррозии в условиях высокой влажности или солевого тумана, что делает её идеальной для судов, морских буровых установок и прибрежных сооружений.

🔹 Что такое заземляющая шина и где она используется?

💡 Распределительная шина заземления соединяет несколько цепей или устройств с основным заземлением. Используется в ЦОД, телекоммуникационных стойках и промышленных распределительных щитах для упрощения схемы заземления.

🔹 Можно ли установить заземляющую шину на DIN-рейку?

💡 Да. Заземляющие шины, устанавливаемые на DIN-рейку, позволяют быстро монтировать, легко перемещать и интегрировать в модульные электрические системы без сверления панелей.
