Кабельные вводы

Обзор продукта

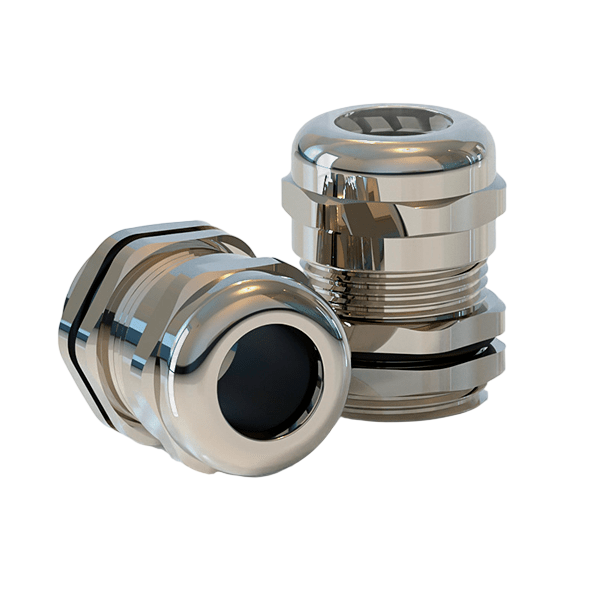

Кабельные вводы Leipole обеспечивают надежную герметизацию, защиту от натяжения и пылевлагозащиту. Высокопрочные уплотнительные материалы гарантируют степень защиты IP68. Оптимизированная конструкция зажима кабеля эффективно снижает нагрузку на кабель, предотвращая его растяжение или повреждение. Уплотнительные кольца устойчивы к старению, что продлевает срок службы.

Ключевые преимущества

🔩

✅ Широкий выбор резьбы

Метрическая (M) и PG, под любые стандарты.

💧

✅ Высокая степень защиты IP

До IP68 – для наружного и промышленного применения.

🛡️

✅ Превосходная герметизация и защита от натяжения

Защита от пыли, воды и химических веществ.

🌡️

✅ Устойчивость к УФ и перепадам температур

Работа в экстремальных условиях.

🧪

✅ Различные материалы

Нейлон (PA66), никелированная латунь, нержавеющая сталь.

🔧

✅ Быстрая установка

Контргайка, уплотнительное кольцо и вставка – надёжная сборка за минуты.

📡

✅ Совместимость с экранированными кабелями

Модели с защитой от электромагнитных помех (EMC).

Категории продуктов

Пластиковые кабельные вводы (PA66)

PG и метрическая резьба

Лёгкие, экономичные, степень защиты IP68. Выпускаются с резьбой PG и метрической M. Устойчивы к УФ, не содержат галогенов.

Модель	Диапазон зажима (мм)	Диаметр AG (мм)	GL (мм)	H (мм)
Металлический кабельный ввод (сальник) Leipole PG7-M	3–6,5	12,5	8	20
Металлический кабельный ввод (сальник) Leipole PG9-M	4–8	15,2	8	22
Металлический кабельный ввод (сальник) Leipole PG11-M	5–10	18,6	8	24
Металлический кабельный ввод (сальник) Leipole PG13.5-M	6–12	20,4	9	27
Металлический кабельный ввод (сальник) Leipole PG16-M	10–14	22,5	10	30
Металлический кабельный ввод (сальник) Leipole PG21-M	13–18	28,3	11	36
Металлический кабельный ввод (сальник) Leipole PG29-M	18–25	37,0	13	45
Металлический кабельный ввод (сальник) Leipole PG36-M	22–32	47,0	13	47
Металлический кабельный ввод (сальник) Leipole PG42-M	32–38	54,0	14	47
Металлический кабельный ввод (сальник) Leipole PG48-M	37–44	59,3	14	47
M12×1,5	3–6,5	12,0	8	22
M14×1,5	3–6	14,0	6	19
M16×1,5	4–8	16,0	8	26
M18×1,5	6–10	18,0	8	21
M20×1,5	6–12	20,0	9	28
M22×1,5	10–14	22,0	9	22
M24×1,5	10–14	24,0	10	23
M25×1,5	13–18	25,0	10	35
M27×1,5	13–18	27,0	11	25
M30×1,5	16–21	30,0	11	35
M32×1,5	16–21	36,0	11	42
M36×1,5	18–25	40,0	14	49
M40×1,5	22–32	46,0	14	50
M50×1,5	32–38	53,0	14	50
M63×1,5	37–44	63,0	14	50

Показано 25 записей

Водонепроницаемые металлические кабельные вводы

Никелированная латунь / нержавеющая сталь, EMC

Для сред, требующих высокой прочности, защиты от электромагнитных помех (EMC) или экранирования. Никелированная латунь, нержавеющая сталь AISI 304/316, степень защиты IP68.

Модель	Диапазон зажима (мм)	Диаметр AG (мм)	GL (мм)	H (мм)
PG7	4–5,7	12,5	6	19
PG9	4–8	15,2	7	20
PG11	5–10	18,6	8	21
PG13.5	6–12	20,4	8	22
PG16	10–14	22,5	9	23
PG21	13–18	28,3	11	25
PG29	18–25	37,0	13	29
PG36	22–32	47,0	13	37
PG42	32–38	54,0	14	37
PG48	37–44	59,3	14	38
M12×1,5	4–5,7	12,0	6	19
M14×1,5	4–8	14,0	6	19
M16×1,5	5–10	16,0	7	20
M18×1,5	6–12	18,0	8	21
M20×1,5	6–12	20,0	8	22
M22×1,5	10–14	22,0	9	23
M24×1,5	10–14	24,0	10	24
M27×2	13–18	27,0	11	25
M30×2	13–18	30,0	11	25
M33×2	16–21	33,0	11	28
M36×2	18–25	36,0	11	29
M42×2	22–32	42,0	14	32
M48×2	25–32	48,0	14	34
M54×2	32–38	54,0	14	36
M60×2	37–44	60,0	14	38
M64×2	37–44	64,0	14	38

Показано 26 записей

Приложения

⚙️

Панели автоматизации

Надежная проводка питания и управления в компактных шкафах ПЛК.

☀️

Солнечные и ветряные системы

Сальники IP68 для наружных распределительных коробок.

🏭

Промышленное оборудование

Защита от воды, масла и пыли.

❄️

Системы HVAC

Защита точек подключения в чувствительных средах.

⚡

Электрораспределительные шкафы

Размеры M20, PG13.5 и другие.

Базовые знания

🔍 Что такое кабельный ввод?

Кабельный ввод — механическое устройство для закрепления и герметизации конца кабеля, вводимого в корпус. Обеспечивает: защиту от окружающей среды (IP68), механическое крепление (разгрузка от натяжения), при необходимости — заземление или EMC-контакт.

📌 Основные типы кабельных вводов

Нейлоновые (пластиковые) — лёгкие, экономичные, IP66/68.
Латунные — прочные, с защитой от электромагнитных помех, для систем управления.
Из нержавеющей стали — высокая коррозионная стойкость (пищевая, морская, химическая).

💡 Малоизвестные факты

Материал имеет значение — ПВХ (белые втулки) подходят для помещений, латунь — для промышленных и опасных зон.
Водонепроницаемость — не только IP — зависит от правильной установки, качества уплотнительного кольца и момента затяжки.
Различия в типах резьбы — M20 и PG13.5 не взаимозаменяемы, всегда проверяйте тип резьбы.
Холодные условия — при низких температурах используйте нейлон или латунь (ПВХ становится хрупким).
Несколько кабелей — кабельные вводные панели позволяют герметизировать несколько кабелей через одно отверстие.

💡 Вывод: Независимо от того, нужен ли вам кабельный ввод M20, M25 или PG, правильный выбор и установка напрямую влияют на безопасность, защиту корпуса и долгосрочную надёжность.

Почему стоит выбрать Leipole?

Как профессиональный покупатель, сталкиваетесь ли вы с подобными трудностями?

❌ Задержки в поставках

Влияют на ход проекта и стабильность производственной линии.

❌ Плохая техническая адаптивность

Стандартные изделия не подходят для сложных условий эксплуатации.

❌ Высокие скрытые издержки

Частое техническое обслуживание, перерасход энергии, медленная реакция.

❌ Риски соответствия требованиям

Отсутствие международной сертификации ведет к таможенным спорам.

Leipole предлагает комплексное решение:

💎 Глобальная схема, никаких задержек

R&D в Сингапуре, производство в Шанхае (ISO 9001/14001). Локализованные склады в 24 странах, срочные заказы за 3 дня.

🔧 Широкие возможности персонализации

OEM/ODM, более 100 успешных проектов. Бесплатное моделирование жестких условий.

🌍 Беспроблемное соблюдение требований

Сертификация CE, UL, RoHS, REACH – беспроблемное таможенное оформление.

🚀 Оптимизация затрат на протяжении всего жизненного цикла

Энергопотребление снижено на 30%, гарантия 1 год, частота отказов <0,2%, обслуживание 7×24.

Процесс Настройки

1

Точный анализ спроса

Инженеры изучают диаметры кабелей, условия эксплуатации и требования к герметизации.

2

Индивидуальные технические решения

Подбор материала, типа резьбы, степени защиты IP и EMC-экранирования.

3

Тестирование и проверка образцов

Испытания на герметичность, вибрацию, устойчивость к УФ и перепадам температур.

4

Массовое производство

Стабильность партий под ISO9001.

Вопросы и ответы

🔹 Как правильно выбрать кабельный ввод?

💡 Подберите кабельный ввод, соответствующий наружному диаметру кабеля и диапазону зажима. Убедитесь, что размер резьбы (например, M20, PG13.5) соответствует отверстию в корпусе.

🔹 В чем разница между резьбой PG и метрической резьбой?

💡 Резьба PG — старый немецкий стандарт, метрическая (M20 и т.д.) — современный международный стандарт. LEIPOLE предлагает оба варианта.

🔹 Можно ли использовать их на открытом воздухе?

💡 Да. Выберите сальники со степенью защиты IP68 из нейлона или латуни для использования вне помещений.

🔹 Не содержат ли ваши сальники галогенов?

💡 Да. Пластиковые кабельные вводы LEIPOLE изготовлены из полиамида (PA66), не содержащего галогенов.

🔹 Предлагаете ли вы кабельные вводы с защитой от электромагнитных помех (EMC)?

💡 Да. Наши EMC-вводы оснащены встроенными контактными пружинами на 360° для обеспечения непрерывности экранирования.

🔹 Почему стоит выбрать водонепроницаемые кабельные вводы IP68?

💡 Они обеспечивают полную защиту от пыли и устойчивость к погружению в воду, идеальны для наружного применения и условий повышенной влажности.

🔹 В каких случаях необходимы бронированные кабельные вводы?

💡 Используйте бронированные вводы во взрывоопасных зонах (газ, пыль) — они обеспечивают механическую защиту и герметичность огнестойких соединений.

🔹 Какие преимущества дают нейлоновые кабельные вводы?

💡 Лёгкие, устойчивые к коррозии, экономичные — идеальны для стандартных панелей без высокой химической нагрузки.

🔹 Как установить метрический кабельный ввод M20 в панель управления?

💡 Просверлите отверстие диаметром 20 мм, вставьте сальник, затяните контргайку изнутри и закрепите кабель — это обеспечит надежную герметизацию и защиту от натяжения.
